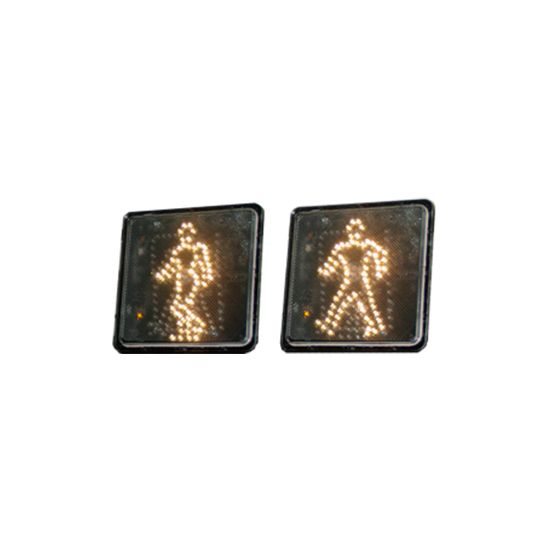

La silueta del hombrecito caminando se efectúa con línea de leds blancos, y con lente prismado para mejorar la visualización. Gráficamente se vé la silueta caminando.
Luego de tres ciclos en que el microchip incorporado mide el tiempo de la señal, comienza el conteo descendente de los últimos 19 segundos, antes del cambio de color.
Con esta cuenta regresiva se logra informar al peatón, del tiempo restante para que realice el cruce de la calzada en forma segura.
La fuente es electrónica, de alto factor de potencia y del tipo auto regulada, lo cual mantiene el nivel lumínico de la señal, a pesar de haber variaciones en la red eléctrica.
Todos los componentes se encuentran montados dentro de una carcasa de policarbonato, la cual encastra y ajusta mediante tornillos con un lente también construido en policarbonato con protección UV. Una junta O ‘ring de goma siliconada asegura la hermeticidad IP 65, y termina el sellado con burlete exterior de silicona para un perfecto asiento contra la puerta del semáforo.
La unidad es clase II (doble aislación).
La tensión de alimentación es 220v, pero pueden construirse para 12 ó 24v.
Las dimensiones exteriores son 230mm x 220mm.
